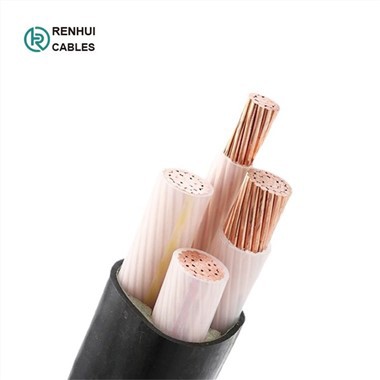

Cebl Inswleiddiedig 1000V
Cais
Yn addas ar gyfer gosodiadau dan do: yn bennaf mewn gorsafoedd cyflenwad pŵer ac yn yr awyr agored: mewn dwythellau cebl, tanddaearol, ac ar hambyrddau cebl ar gyfer diwydiannau, switsfyrddau a gorsafoedd pŵer. Oherwydd y nodweddion gosod a mecanyddol da, mae'r cebl hwn yn addas pan fo angen amddiffyniad mecanyddol neu mewn cymwysiadau lle disgwylir i ddifrod mecanyddol ddigwydd.
 |
 |
 |
Safonau
Mae'r cebl pŵer yn cael ei weithgynhyrchu yn unol ag IEC 60502-1:2004.
Mae'n addas ei osod yn y llinell cebl pŵer gyda foltedd graddedig o {{{{}}}}.6/1kv (U0/U) ar gyfer trawsyrru pŵer.
 |
 |
Manyleb cebl XLPE
|
Model |
Enw |
Safle cais |
Ardal adran |
creiddiau |
Cyfradd foltedd |
|
YJV |
Cebl pŵer gorchuddio PVC wedi'i inswleiddio XLPE |
Dan do, mewn twnnel neu ffos cebl, yn methu â dwyn grymoedd mecanyddol allanol. Ni chaniateir ceblau un craidd sydd wedi'u gosod mewn dwythellau magnetig. |
4 6 10 16 25 35 50
70 95 120 150 185
240 300 400 |
1 2 3 4 5 3+1 3+2 4+1 |
0.6/1KV |
|
YJLV |
Cebl pŵer gorchuddio PVC wedi'i inswleiddio XLPE |
||||
|
YJY |
Cebl pŵer sheathed addysg gorfforol XLPE inswleiddio |
||||
|
YJLY |
Cebl pŵer sheathed addysg gorfforol XLPE inswleiddio |
||||
|
YJV22 |
XLPE hinswleiddio dur tâp armored PVC sheathed pŵer cebl |
Dan do, twnnel, ffos cebl neu osod tanddaearol, yn gallu dwyn grymoedd mecanyddol allanol, ond ni allant fforddio tynnu mawr. |
|||
|
YJLV22 |
XLPE hinswleiddio dur tâp armored PVC sheathed pŵer cebl |
||||
|
YJV23 |
XLPE hinswleiddio dur tâp armored addysg gorfforol sheathed cebl pŵer |
||||
|
YJLV23 |
XLPE hinswleiddio dur tâp armored addysg gorfforol sheathed cebl pŵer |
||||
|
YJV32 |
XLPE hinswleiddio, gwifren ddur armored PVC sheathed cebl pŵer |
Dan do, mewn twnnel, ffos cebl, ffynnon neu gladdu, yn gallu dwyn grymoedd mecanyddol allanol a thensiwn penodol. |
|||
|
YJLV32 |
XLPE hinswleiddio, gwifren ddur armored PVC sheathed cebl pŵer |
||||
|
YJV33 |
XLPE hinswleiddio, gwifren ddur armored addysg gorfforol sheathed cebl pŵer |
||||
|
YJLV33 |
XLPE hinswleiddio, gwifren ddur armored addysg gorfforol sheathed cebl pŵer |
Math Nifer o groestoriad Enwol Craidd
| Math | Nifer y Craidd | Croestoriad enwol |
| Cu(AL)/XLPE (PVC)/PVC (AG) Cu(AL)/XLPE(PVC)/ATA/PVC(PE)Cu(AL)/XLPE/AWA/PVC(PE) |
1 | 1.5-1000 |
| Cu(AL)/XLPE (PVC)/STA/PVC (AG) Cu(AL)/XLPE(PVC)/SWA/PVC(PE) |
2,3,4,5 | 1.5-400 |
| 3+1,4+1,3+2 | 2.5-400 |
Arwynebedd trawstoriad o ddargludydd niwtral
| Croestoriad enwol | Prif graidd | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
| Craidd niwtral | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 16 | 25 | |
| Croestoriad enwol | Prif graidd | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400 |
| Craidd niwtral | 35 | 50 | 70 | 70 | 95 | 120 | 150 | 185 |
Nodweddiadol
Nid yw gwrthiant DC cebl gorffenedig ar 20ºC y km yn fwy na'r canlynol:
| Croestoriad enwol mm2 | 15 | 2.5 | 4 | 6 | 10 | 16 | 25 |
| Cu craidd | 12.1 | 7.41 | 4.61 | 3.08 | 1.83 | 1.15 | 0.727 |
| Al craidd | 18.1 | 12.1 | 7.41 | 4.61 | 3.08 | 1.91 | 1.20 |
| Croestoriad enwol mm2 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Cu craidd | 0.524 | 0.387 | 0.268 | 0.193 | 0.153 | 0.124 | 0.0991 |
| Al craidd | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| Croestoriad enwol mm2 | 240 | 300 | 400 | 500 | 630 | 800 | 1000 |
| Cu craidd | 0.0754 | 0.0601 | 0.0470 | 0.0366 | 0.0283 | 0.0221 | 0.0176 |
| Al craidd | 0.125 | 0.100 | 0.0778 | 0.0605 | 0.0469 | 0.0367 | 0.0291 |
Arlunio:
Pecyn: Allforio drymiau pren.
