1.Ceblau MV safonol Ewropeaidd Graddfa Foltedd
N2XSY - craidd copr sengl XLPE wedi'i inswleiddio â PVC uwchben 6/10kV 12/20kV 18/30kV
N2XS2Y - craidd copr sengl XLPE wedi'i insiwleiddio ag PE uwchben 6/10kV 12/20kV 18/30kV
NA2XSY - craidd alwminiwm sengl XLPE wedi'i inswleiddio â gorchudd PVC 6/10kV 12/20kV 18/30kV
NA2XS2Y - craidd alwminiwm sengl XLPE wedi'i insiwleiddio ag PE oversheath 6/10kV 12/20kV 18/30kV

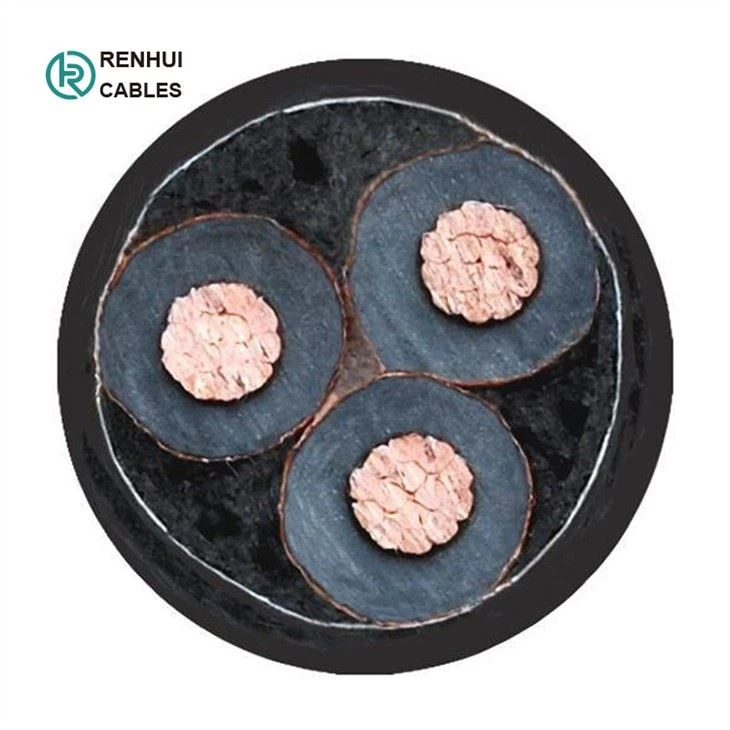

N2XSEY - 3 craidd copr XLPE wedi'i inswleiddio â PVC uwchben 6/10kV
N2XS(F)2Y - craidd copr sengl XLPE wedi'i insiwleiddio â phowdr blocio dŵr a gorchuddion PE 6/10kV 12/20kV 18/30kV
N2XS(FL)2Y - craidd copr sengl XLPE wedi'i inswleiddio â phowdr blocio dŵr a thâp alwminiwm wedi'i bondio'n dynn â gwain PE 6/10kV 12/20kV
NA2XS(F)2Y - craidd alwminiwm sengl XLPE wedi'i insiwleiddio â phowdr blocio dŵr ac AG dros ben 6/10kV 12/20kV 18/30kV
NA2XS(FL)2Y - craidd alwminiwm sengl XLPE wedi'i inswleiddio â phowdr blocio dŵr a thâp alwminiwm wedi'u bondio'n dynn â gwain PE 6/10kV 12/20kV 18/30kV
2.Medium Voltage Cable Adeiladu:
| Haen Cebl MV | Deunyddiau Cebl MV | Lluniad cebl |
Arweinydd | Copr neu Alwminiwm - Dosbarth 1 solet, Dosbarth 2 yn sownd |
|
Sgrin arweinydd | Haen Lled-ddargludol | |
Inswleiddiad | XLPE (Polyethylen traws-gysylltiedig) | |
Sgrin Inswleiddio | Haen Lled-ddargludol | |
Sgrin Metelaidd | Gwifrau Copr a/neu Dâp Copr | |
Gwain Mewnol | Wedi'i gymhwyso lle mae Armor hefyd yn cael ei gymhwyso. | |
Arfwisg | Craidd Sengl: Gwifrau Alwminiwm / Tâp | |
Gwain Allanol | LDPE, MDPE (Polyethylen Dwysedd Isel/Canolig), PVC (Polyvinyl Clorid), LSZH (Mwg Isel Sero Halogen) |
3.Safon Cynnyrch
IEC 60502-2 Ceblau pŵer ag inswleiddiad allwthiol a'u hategolion ar gyfer folteddau â sgôr o 1 kV(Um=1.2kV) hyd at 30kV (Um{=36kV) - Rhan 2: Ceblau ar gyfer folteddau â sgôr o 6 kV(Um=7.2kV) a 30 kV(Um=36kV).
4.PackageDeunydd:
Drwm pren, drwm pren dur (mygdarthu)
Hyd cebl ym mhob drwm: 500m / 1000m neu yn unol â gofynion hyd cebl gwirioneddol.
